玻璃鋼酸霧凈化塔內部結構詳解

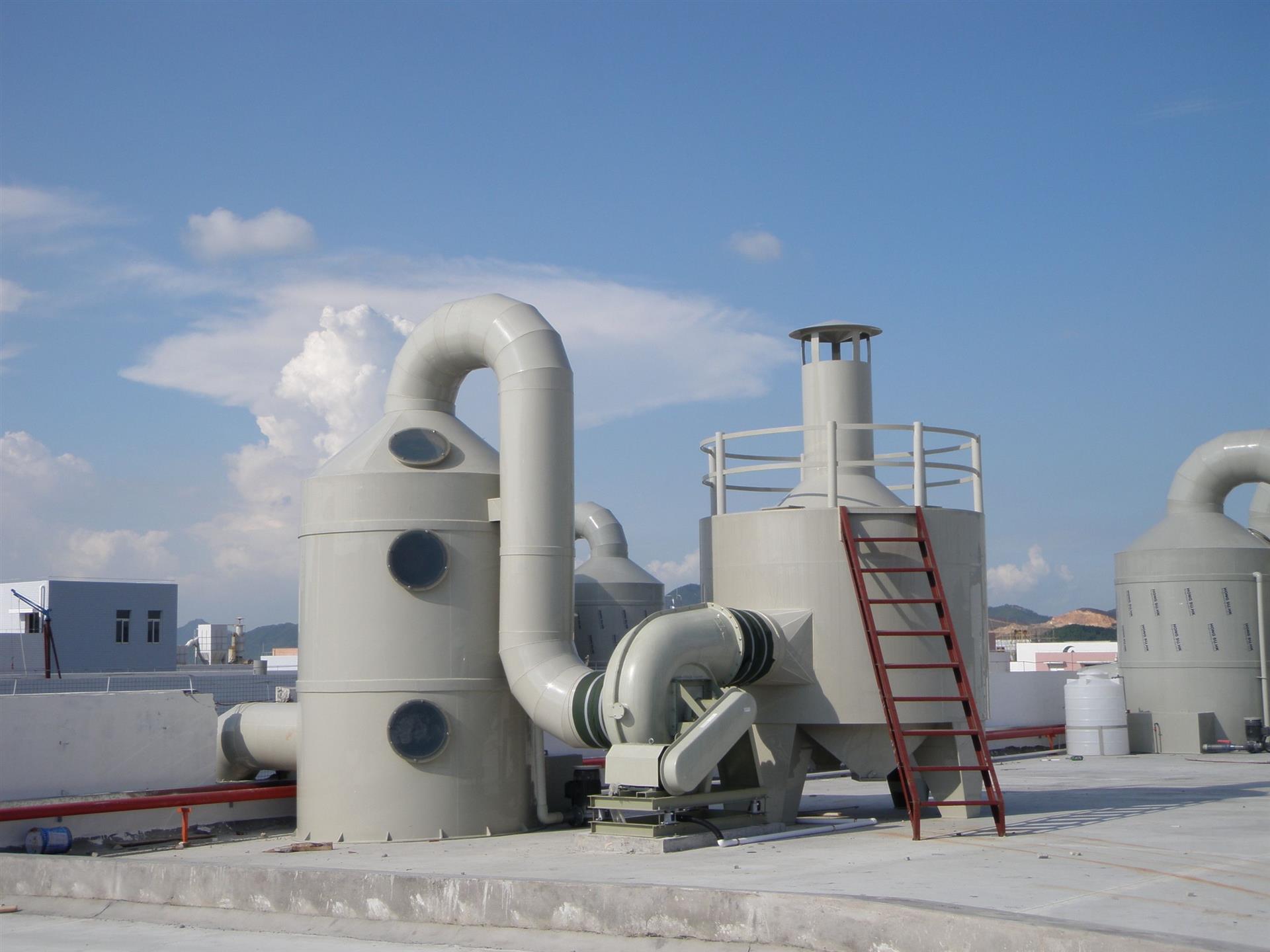

一、玻璃鋼酸霧凈化塔簡介



玻璃鋼酸霧凈化塔是一種高效的廢氣處理設備，主要用于處理化工、電子、冶金等行業排放的腐蝕性氣體。其采用液體吸收法來中和凈化氯化氫、氟化氫、氨氣、硫酸霧等酸性氣體，具備阻力小、能耗低、噪音低及高凈化效率的***點。



二、玻璃鋼酸霧凈化塔的內部結構



1. **貯液箱**：位于塔體底部，用于儲存吸收液，如氫氧化鈉溶液。吸收液通過管道與噴淋系統相連，形成循環使用。



2. **進風段**：廢氣由進風口進入凈化塔的底部，通過進風段向上移動。此段通常設計為圓形塔體，用法蘭分段聯接，方便安裝和維護。



3. **噴淋層**：在塔體的中上部設置多層噴淋裝置，吸收液通過噴頭以霧狀噴出，與上升的廢氣充分接觸。噴淋形式可采用無泵噴淋技術，減少能耗。



4. **填料層**：位于噴淋層的上方，填料可以是海膽型或皇冠型，也可以根據需要調整為其他類型的填料。廢氣經過填料層時，與吸收液進一步反應，提高凈化效率。



5. **旋流板**：安裝在填料層上方，用于分離液滴和氣體。廢氣經過旋流板時產生旋轉運動，使液滴被離心力甩到塔壁，再流入貯液箱。



6. **除水部分**：通常采用塑料制隔離式結構，用于將處理后的氣體進行脫水，避免液體排出。



7. **出風錐帽**：位于塔體***部，用于將凈化后的氣體排出。出風錐帽的設計可以有效防止外部空氣倒灌。



8. **觀察窗**：通常采用透明材料制成，便于觀察塔內工作情況。



9. **自動加水裝置**：用于保持貯液箱內的液位穩定，確保吸收液濃度在***范圍內。



10. **加藥泵**：用于向貯液箱內自動添加適量的藥劑，維持吸收液的化學性質。

#### 三、工作原理



玻璃鋼酸霧凈化塔的工作原理基于液體吸收法。廢氣從塔底進入，垂直向上流動，與自上而下的吸收液充分接觸。吸收液中的化學成分與廢氣中的酸性物質發生中和反應，生成無害的鹽類和水。通過多層噴淋和填料的作用，增加氣液接觸面積和傳質效率，從而提高凈化效果。



總的來說，玻璃鋼酸霧凈化塔以其******的內部結構和先進的工藝技術，成為處理酸性廢氣的理想選擇。其高效、節能、耐腐蝕的***點，使其廣泛應用于多個行業，為環境保護貢獻力量。
